地磅工程

    本公司在地磅製造上以累積30餘年的經驗，從傳統的機械槓桿式到現在數位式地磅我們皆可提供設計製造修復，我們自備檢校專車、除提供完善的設備安裝並提供良好準確的檢校售後服務，可免除一般同業廠商安裝完成後，在後期保養時須付貴的檢校費用，若地磅損壞時本公司也可快速完成修復。

    本公司客戶群計有台電核能廠 火力發電廠 台塑企業 台中市環保局 高雄市環保局 嘉義市環保局 臺東縣環保局 台南市環保局資源回收廠 達和廢棄物清除公司 日商ASHIA 高速公路局 亞洲水泥 中國石油 味全公司 中興米廠 等計200多公民營單位。

    本公司可依客戶需求設計貴公司所需地磅型式，並以耐用、經濟、實用依合理的投資成本獲得最大的經濟效益。

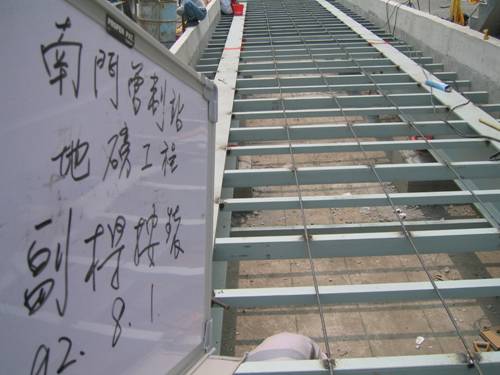

  本公司可從土木結構至地磅主體工程、系統軟體整合一次完成。 以下我們為您介紹不同種類地磅工程: 坑式地磅、橋樑式地磅、火車地磅、可移動式地磅、警用活動式地磅:

機械式結構
採用機械槓桿結構與電子荷重元組合式秤重，耐用性佳故 障率低，合理的購置成本。

高負荷結構設計，由結構鋼板及型鋼精工焊製而成，高韌性高強度，免除一般鑄件槓桿質脆易斷之困擾。

傳輸接點較鑄件槓桿減少一半，可減低接點傳輸之誤差，提高計量之精確度。

採活動吊環式連接懸吊系統，防止刀口與刀座之磨損，增長使用之壽命。


　
TC-三角座式 (俯視圖) 傳統牛腿槓桿式
電子式結構


數位式電子荷重元

電子荷重元件整組由德國HBM原裝進口，完整的不鏽鋼氣密式設計能夠有效的隔絕潮濕及惡劣環境侵害，具有側力補償功能、可選擇使用RS-232或RS-485架構傳輸，可個別查修各組電荷重元，完整的防雷設計電路能夠有效的分散突波，具有網際網路查修及線上校正之功能。


類比式電子荷重元

以類比訊號輸出，經過重量顯示器將類比轉換成數位訊號，完整的氣密式不鏽鋼設計可應付各種惡劣之工業環境，具有緩衝式結構可防止側力所帶來的損壞，其優點為合理的造價成本。
　
　 　
　 　

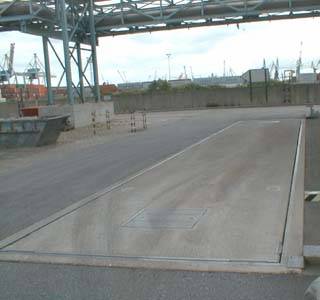

坑式地磅

優點: 可與地面水平，車輛行車動線較易規劃。
缺點：坑式基礎造價比一般橋式地磅較高、需注意坑內抽水馬達是否有積水未抽易積污泥等。

構造種類：可選用全電子式:數位\類比  機械式T-三角或牛腿槓桿式。




型 號

秤 量

型 式

台 面 尺 寸

受 力 截 面

磅 台 結 構

BT-7.5M

30-50T

坑 式

3 M X 7.5M

2

水 泥 台 面 ／ 鋼 板 台 面

BT-9M

30-50T

 坑 式

3M X 9M

2

水 泥 台 面 ／ 鋼 板 台 面

BT-12M

40-60T

坑 式

3MX 12M

3

水 泥 台 面 ／ 鋼 板 台 面

BT-15M

50-100T

 坑 式

3 MX 15M

3

水 泥 台 面 ／ 鋼 板 台 面

BT-16M

50-100T

 坑 式

3 MX 16M

3

水 泥 台 面 ／ 鋼 板 台 面

BT-18M

60-100T

坑 式

  3M X18M

4

水 泥 台 面 ／ 鋼 板 台 面

BT-20M

80-200T

坑 式

  3M X20M

4

水 泥 台 面 ／ 鋼 板 台 面

　

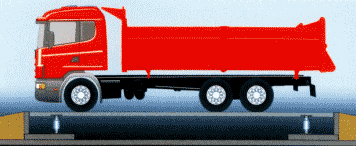

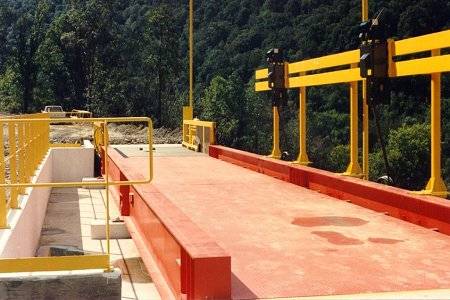

橋樑式地磅

適場所開曠及行車動線良好之設計
優點:易維修保養、方便遷移、易安裝及較節省基礎投資成本
缺點:較占空間

　

型 號

秤 量

型 式

台 面 尺 寸

受 力 截 面

磅 台 結 構

BM-7.5M

30-50T

橋 式

3 M X 7.5M

2

水 泥 台 面 ／ 鋼 板 台 面

BM-9M

30-50T

橋 式

3M X 9M

2

水 泥 台 面 ／ 鋼 板 台 面

BM-12M

40-60T

橋 式

3MX 12M

3

水 泥 台 面 ／ 鋼 板 台 面

BM-15M

50-100T

橋 式

3 MX 15M

3

水 泥 台 面 ／ 鋼 板 台 面

BM-16M

50-100T

橋 式

3 MX 16M

3

水 泥 台 面 ／ 鋼 板 台 面

BM-18M

60-100T

橋 式

  3M X18M

4

水 泥 台 面 ／ 鋼 板 台 面

BM-20M

80-200T

橋 式

  3M X20M

4

水 泥 台 面 ／ 鋼 板 台 面

　

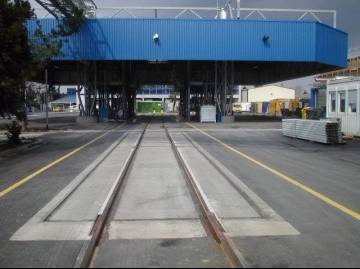

火車地磅
適港口倉庫及廠內搬運裝設，可依火車車輛長度\戴重重量做設計
　

型 號

秤 量

型 式

台 面 尺 寸

受力截面

磅 台 結 構

BTS-5M

30-50T

坑 式

3 M X 5M

2

水 泥 台 面 ／ 鋼 板 台 面

BTS-20M

80-200T

坑 式

  3M X20M

4

水 泥 台 面 ／ 鋼 板 台 面

　

　


　

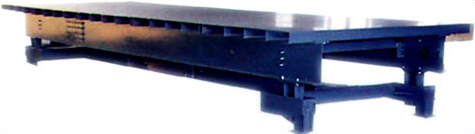

可移動式地磅 - TW-T5 活動式卡車地磅
TW-T5 活動式卡車地磅採用高張力結構鋼骨設計並配合堅固耐衝擊底盤
設計，提供堅固的測量平台。採用國際計量局(OIML)認證之電子感應器
並可加裝DC電源轉換裝置在無電源之情況下依然可以過磅秤重。

本地磅遷移它處時只要水泥地面平整即可過磅。另外可加裝油壓升降
裝置輔助水平調整，以及過磅資料處理器列印磅單。 　
　



　

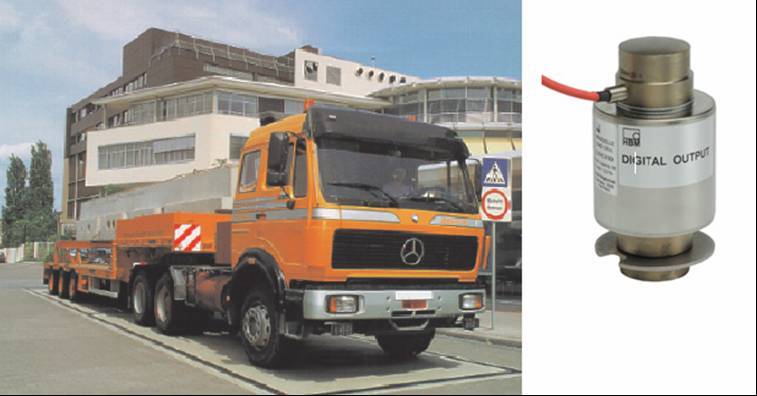

德國系統數位式卡車地磅

採用德國HBM數位式電子荷重元，整組由德國原裝進口，保固期長達30個月。

功能性完整，可藉由德國原廠所提供之軟體做參數設定與儲存也可不需由法碼直接校正重量，也可不需由重量顯示器就可與電腦連線顯示重量。並可做遠端查修等功能。
　 　

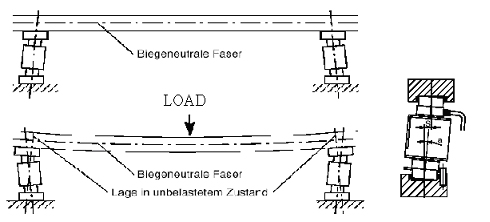

{側力補償功能} ----------------------------------------------------------


{側力補償功能} ----------------------------------------------------------

當結構體遭受到衝擊，受力位置點不在中心位置時(側力)依然可準確過磅不會造成損壞。

{完全防水}  --------------------------------------------------------------
雷射焊封)不鏽鋼氣密式結構能夠有效的隔絕潮濕及惡劣環境侵害IP68防水等級及IP69K測試通過(不只本體防水連出線位置也防水)。

{高準確度及快速運算功能} ------------------------------------------------
(一般數位式地磅只達六萬分之一)HBM數位式荷重元解析值達(一百萬)，任意設定成三段式秤量及感量，可顯示每顆荷重元內部解析值。

{完整的防雷保護設計} ----------------------------------------------------
(德國原廠保固30個月含雷擊之損壞)除荷重元本身以含有防雷設計(放電瓦斯)外並依德國原廠技術指導從內部突波，旁路接地及系統接地都依國外技術手冊安裝以確保產品使用年限。

以RS-485數位輸出，可避免舊式類比輸出易受干擾之情形發生，傳輸最長達1200m。

　
型 號 秤 量 型 式 台 面 尺 寸 受 力 截 面 積 台面結構
BST-750 30-50T 有 坑 式 3 X 7.5m 2 水 泥 台 面 ／ 鋼 板 台 面
BST-900 30-50T 有 坑 式 3 X 9m 2 水 泥 台 面 ／ 鋼 板 台 面
BST-1200 40-60T 有 坑 式 3 X 12m 3 水 泥 台 面 ／ 鋼 板 台 面
BST-1500 100T 有 坑 式 3 X 15m 3 水 泥 台 面 ／ 鋼 板 台 面
BST-1800 120T 有 坑 式 3 X 18m 4 水 泥 台 面 ／ 鋼 板 台 面
BSF-750 30-50T 橋 式 3 X 7.5m 2 水 泥 台 面 ／ 鋼 板 台 面
BSF-900 30-50T 橋 式 3 X 9m 2 水 泥 台 面 ／ 鋼 板 台 面
BSF-1200 40-60T 橋 式 3 X 12m 3 水 泥 台 面 ／ 鋼 板 台 面
BSF-1500 100T 橋 式 3 X 15m 3 水 泥 台 面 ／ 鋼 板 台 面
BSF-1800 120T 橋 式 3 X 18m 4 水 泥 台 面 ／ 鋼 板 台 面


　
警用活動式地磅
  • 通過國際計量局 R76 Class IIII認證
  • 高度17mm
  • 每片重量17公斤
  • 尺寸為960mm x 393mm
  • 可使用電尺池



　
小地磅面

　



　

　
